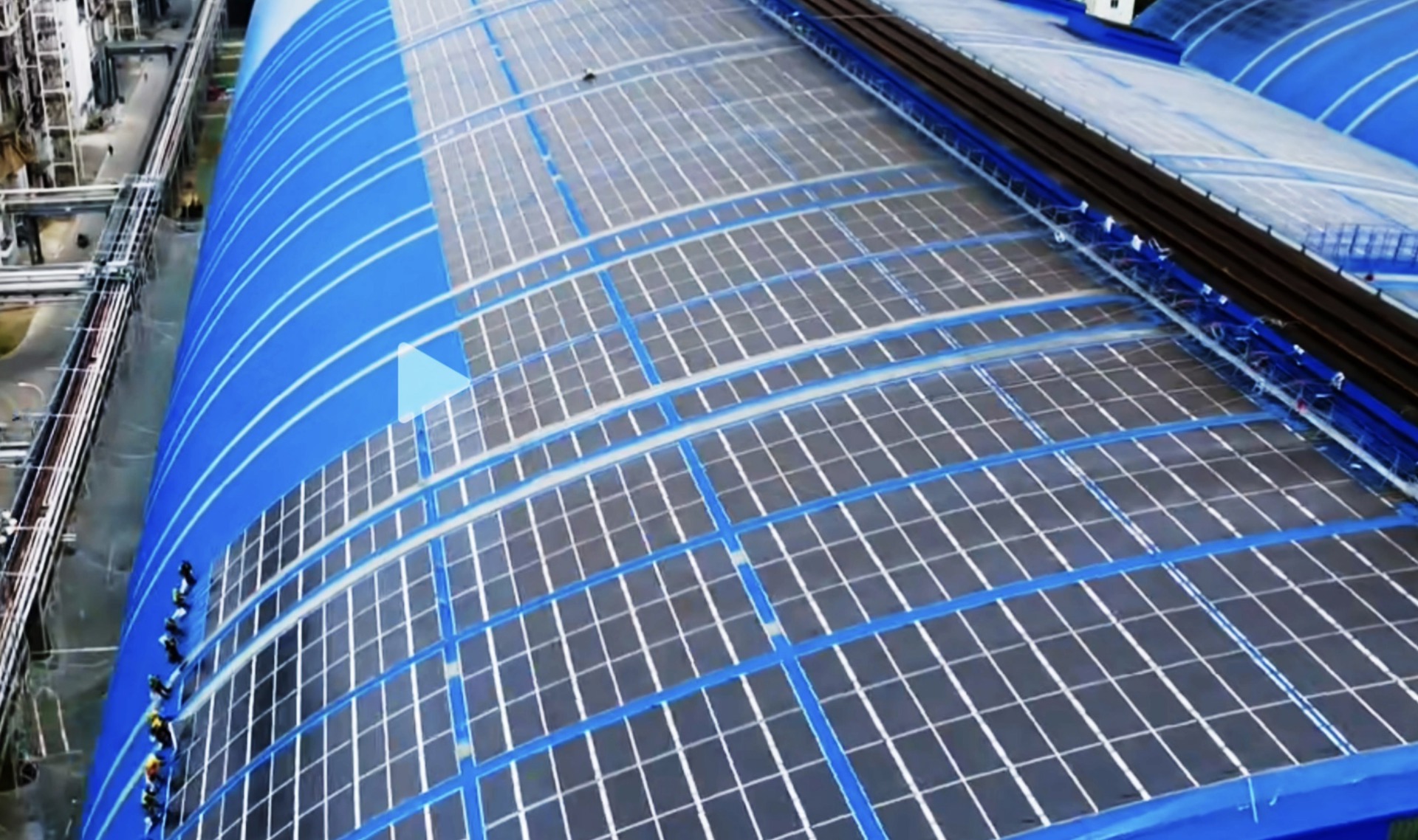

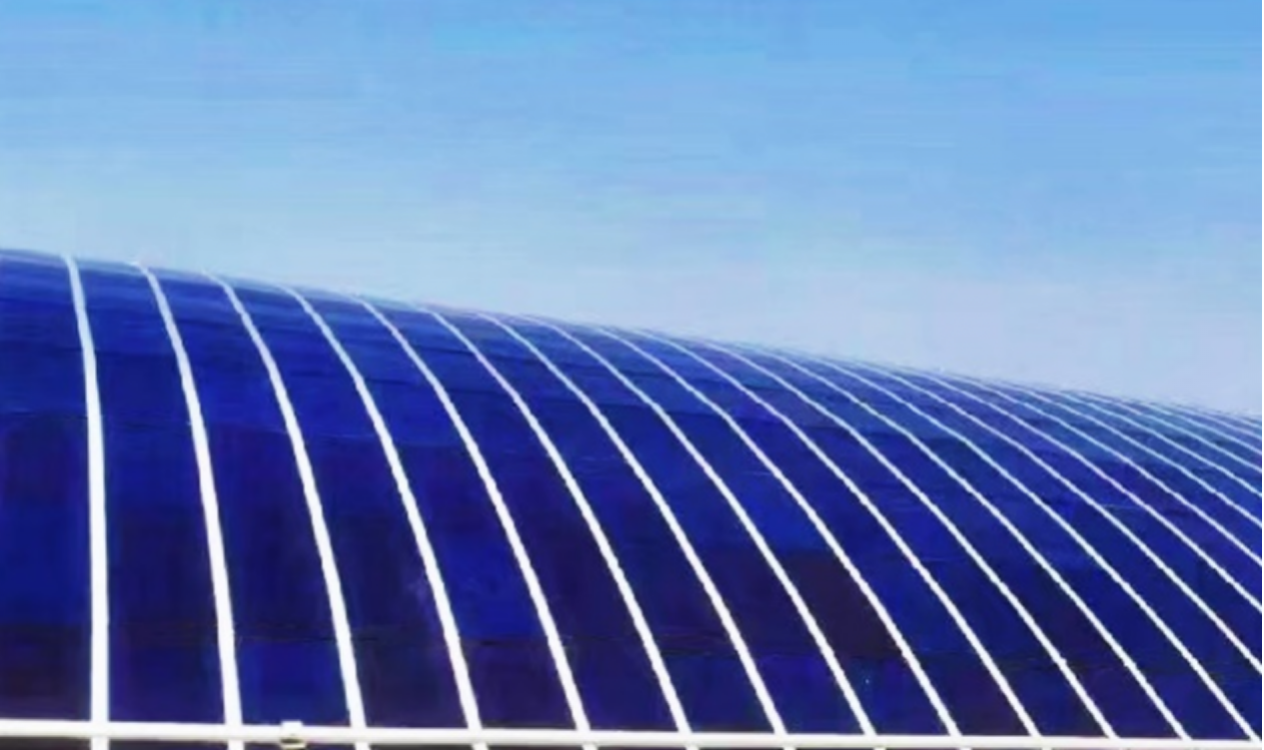

煤炭作為碳排的最大原生產業，其減碳任務更為突出。煤棚是煤炭生產儲存環節的重要場景，弧形煤棚以其大跨度曲面結構，屋面整齊無遮擋面積宏大而成為煤炭行業最佳的零碳化提質增效場景。
煤棚曲面結構復雜、承重差、屋面脆弱、煤塵多、防火要求高，以600-1500V高壓直流的傳統光伏方案難以真正滿足行業對火災安全和結構承重安全的雙重考量要求！

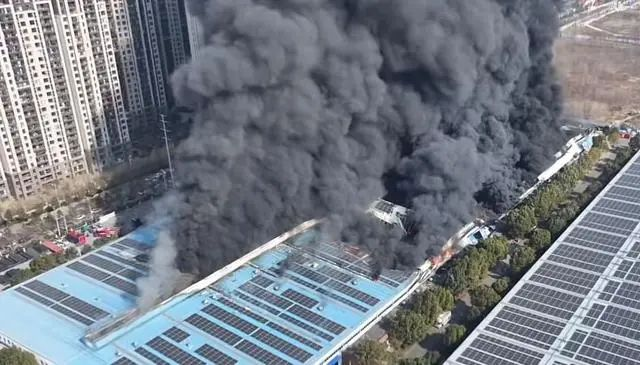

圖1 超過80%的光伏著火來自高壓直流拉弧

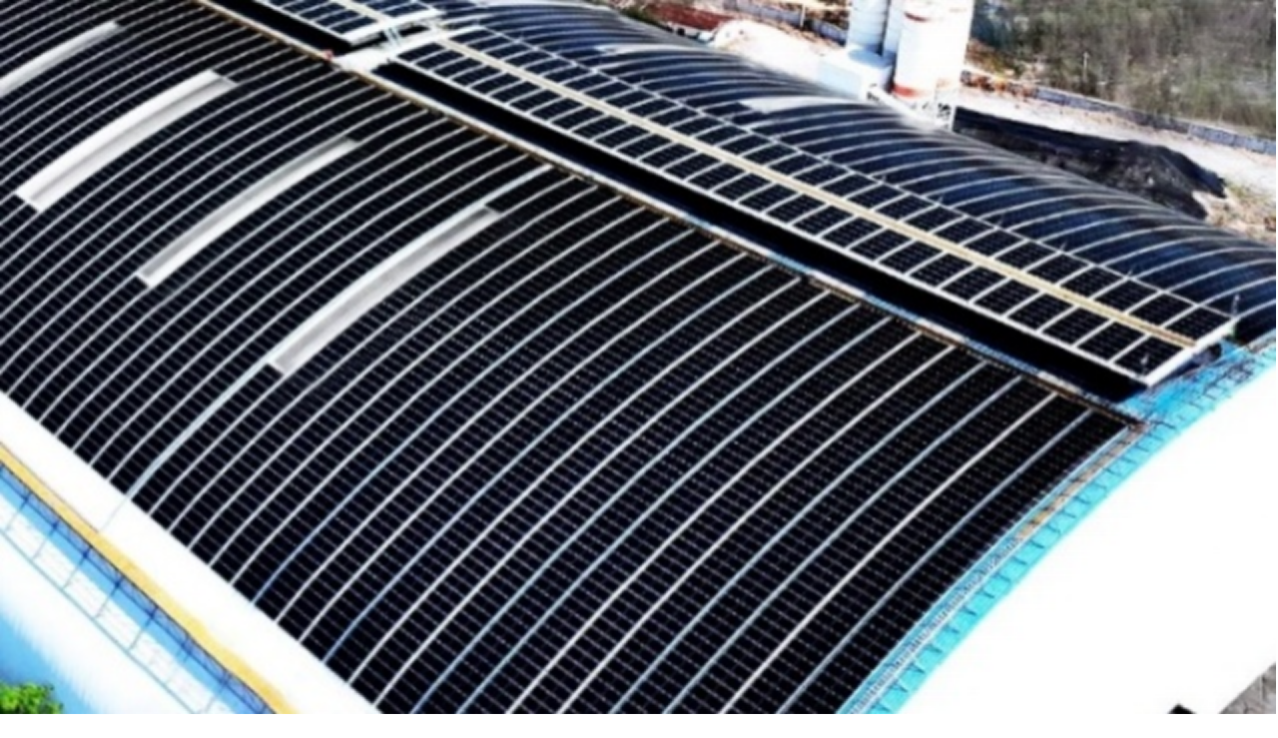

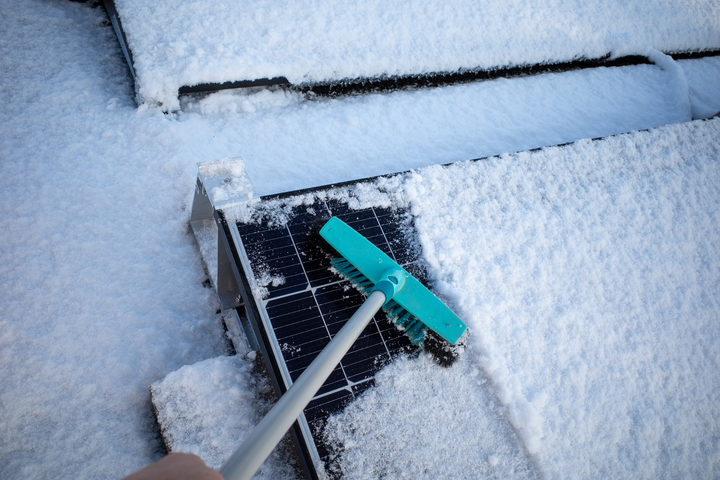

圖2 帶組件寬縫的BIPV煤棚積雪大大增加煤棚雪荷載
另外，國內不少既有煤棚由于承重不夠，選用雙面有機材料的柔性組件粘貼在煤棚上面，由于常規柔性組件為易燃材料，阻燃等級很低，且緊貼屋面散熱不暢，熱斑效應顯著，隱患成倍放大。加上再采用高壓直流發電，無異于直接把著火隱患頂在煤棚上方！

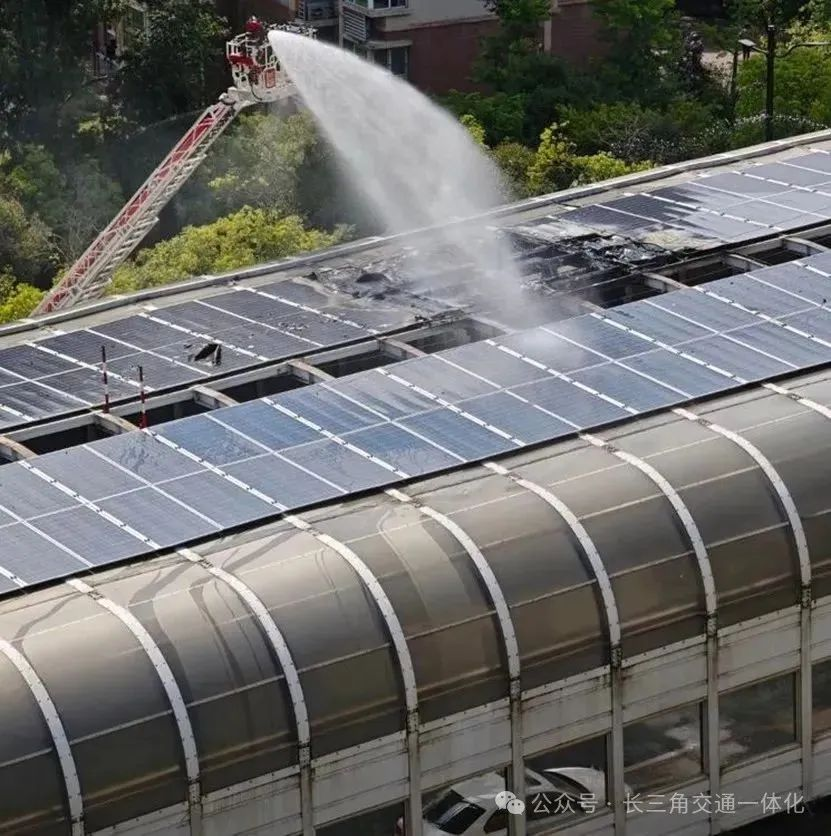

圖3 2025年5月中旬并網僅3周的全國首個城市“光伏+高架隔聲屏”一體化示范工程就起火燃燒
煤棚最怕火，作為高危行業，防火材料型光伏組件、屋面系統安全低壓才是首選。
圖4 赫里歐赫能瓦通過3大A級防火測試

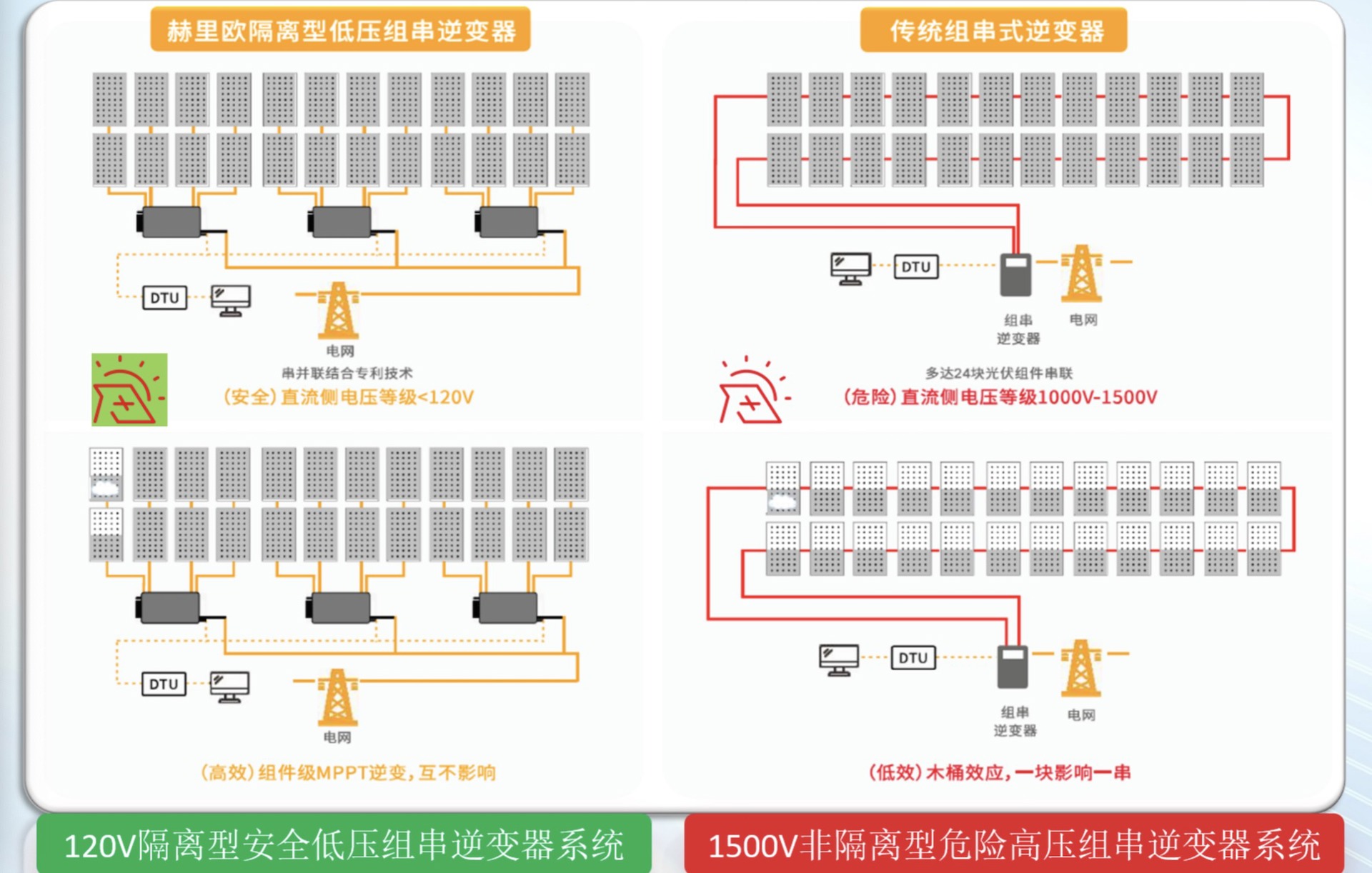

圖5 安全低壓與高壓直流的系統原理圖
圖6 綠色智能發電建材認證證書
赫里歐的光伏瓦是全球首家通過3個防火認證體系光伏產品：中國建材A級防火認證，美國UL970-A級認證、歐盟TUV-A級認證。產品還獲得綠色發電建材認證。
赫里歐BRPV發電建材+低壓微逆，成功破解難題、助力弧形煤棚零碳轉型的最優方案。
煤棚最怕火，赫里歐從電壓標準、逆變器選擇、組件材料、安裝方式、防水結構、后期運維，全方位的實現了煤棚輕量化、防火、防水、可踩踏的發電屋頂系統，從根本上消除了火災隱患。
為了更好的幫助客戶做好方案選擇，我們以一個擬在建2萬平米的中轉煤棚作為藍圖，根據行業同行情況，選用了3種方案，供參考。
實施方案簡述：該項目為圓拱型煤棚，屋脊高度30m，屋脊為東西方向。
方案1、采用彩鋼瓦+無邊框雙玻組件630W+組串式逆變器。屋面組件系統面高壓，600-1500V。組件嵌入在訂制彩鋼瓦內，上下組件的間隙留100mm，采用卡扣及硅膠安裝固定。彩鋼瓦重量7kg./m2，雙玻組件重量16kg/m2，二者合計22kg/m2。屋面組件面電壓1500V。組件的背面MC4接頭置于彩鋼瓦的瓦溝內。逆變器采用330KW的大型組串逆變器。
方案2、采用彩鋼瓦+無邊框雙玻組件，彩鋼瓦重量7kg/m2，雙玻組件重量·· 15kg/m2，二者合計22kg/m2。網架結構屋頂，檁條上方直接安裝0.6mm厚度彩鋼瓦，雙玻無邊框組件630W，組件間無縫隙，且用鋁型材和自攻釘與屋面彩鋼瓦連接固定，組件與瓦楞采用結構膠加固。屋面滿鋪，以組件作為排水屋面，彩鋼瓦僅僅作為支撐用。逆變器采用4KW微型逆變器。屋面組件面電壓120V。組件直流線纜安裝在組件與彩鋼瓦之間，防水保護，且美觀。
方案3、將檁條間距為1150mm或1200mm標準間距，直接采用赫里歐BRPV豎鋪型光伏瓦組件，該組件為3A認證防火材料，前面鋼化玻璃與鋼背板一體成型，代替彩鋼瓦。直接用自攻釘將光伏瓦釘在檁條上.。功率為630w，每平米重量10.5kg。逆變器采用4KW微型逆變器。屋面組件面電壓120V。

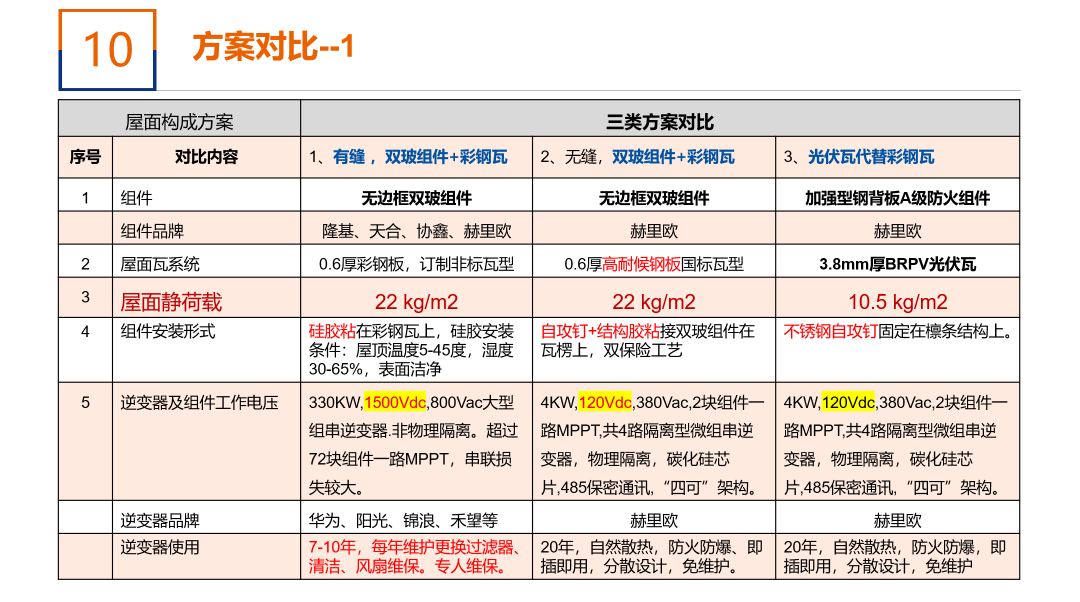

經過設計后，方案對比如下

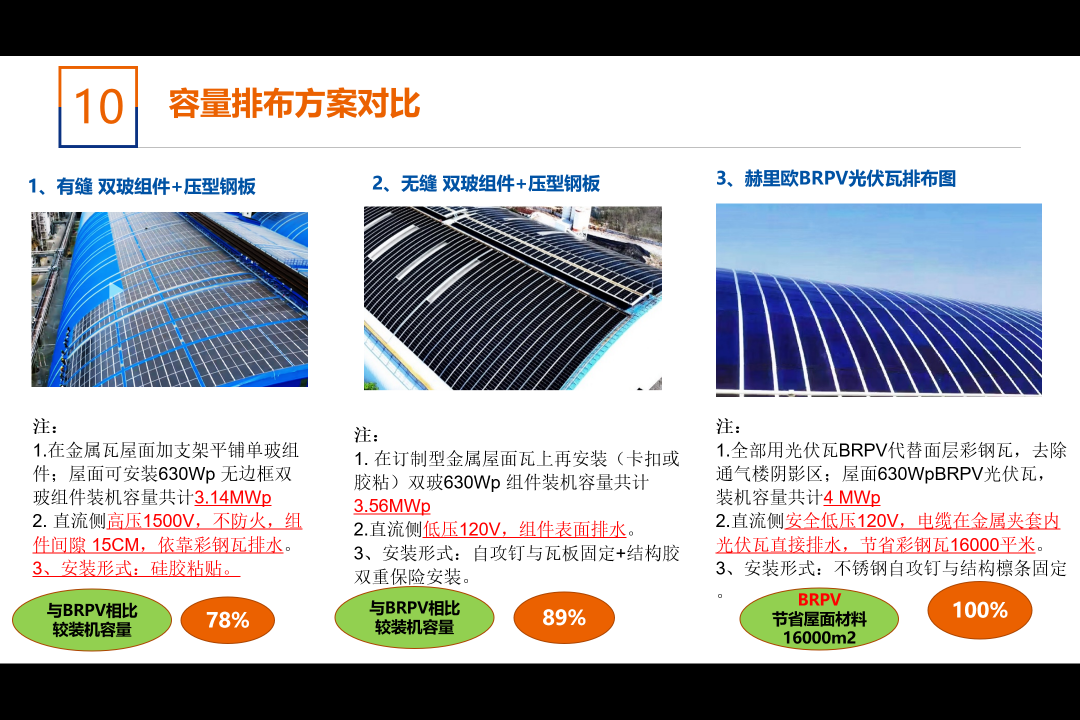

1、容量排布對比
2、系統配置對比
3、運維管理對比

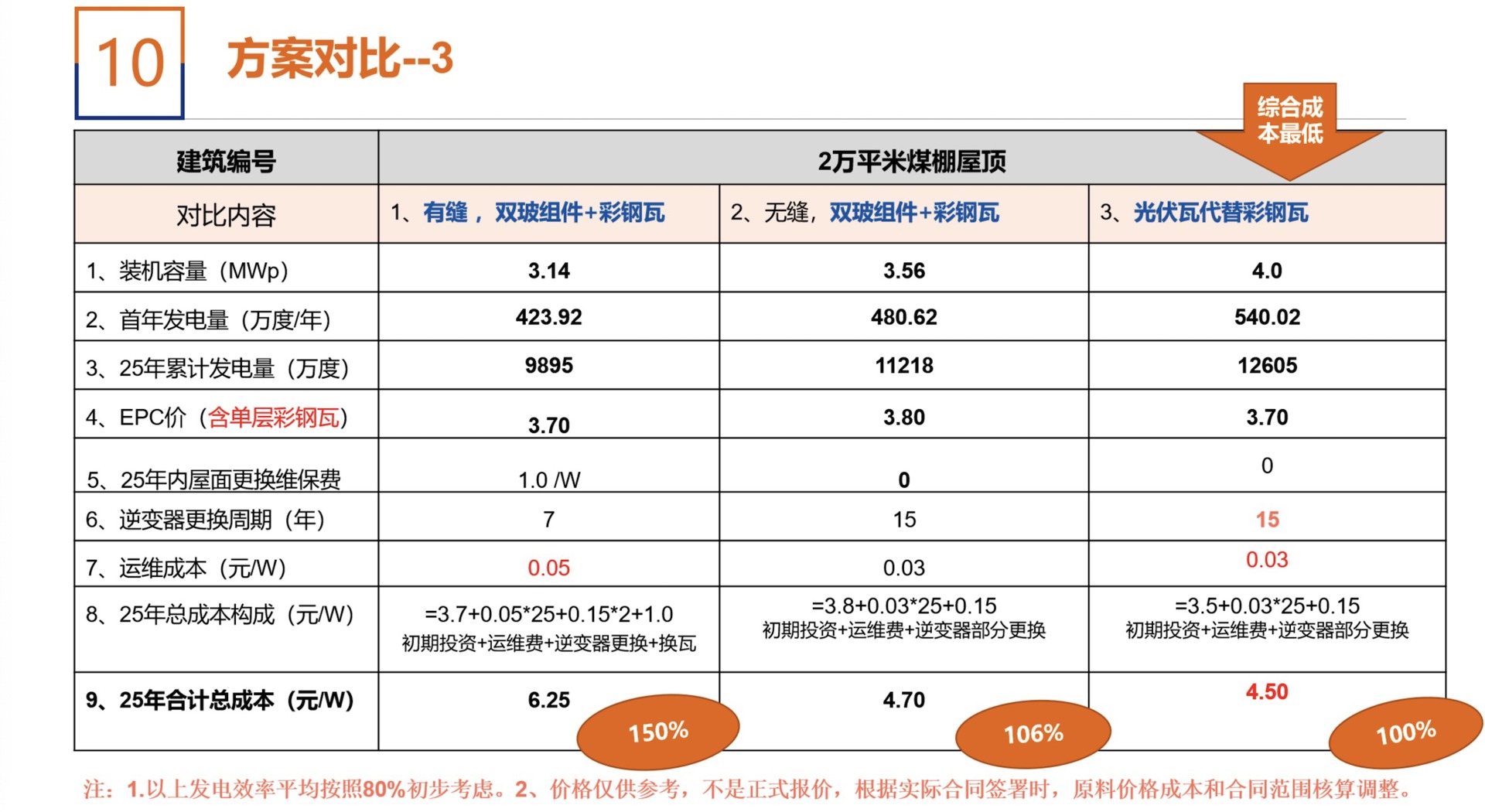

4、綜合成本對比
綜合比對后，答案已經寫在數據里,方案2或3具有非常好的安全性，投資收益和更低的綜合成本，推薦使用。
解決老舊煤棚承重不夠難題
赫里歐針對既有煤棚，承重嚴重不夠的情形，退出了以“超薄金屬背板+軟玻璃”為標志的行業最輕煤棚專用組件，配套微逆使用，既有煤棚荷載難題因此輕松解決。
赫里歐引領建材化光伏系統，為所有建筑穿上安全發電的衣服。作光伏有困難的屋頂和墻面，請找赫里歐：
1、新建或改造需提質增效降低投資采用建材化光伏瓦/墻面系統代替普通建材的情形
2、舊屋面有換瓦需求或重做防水的需求

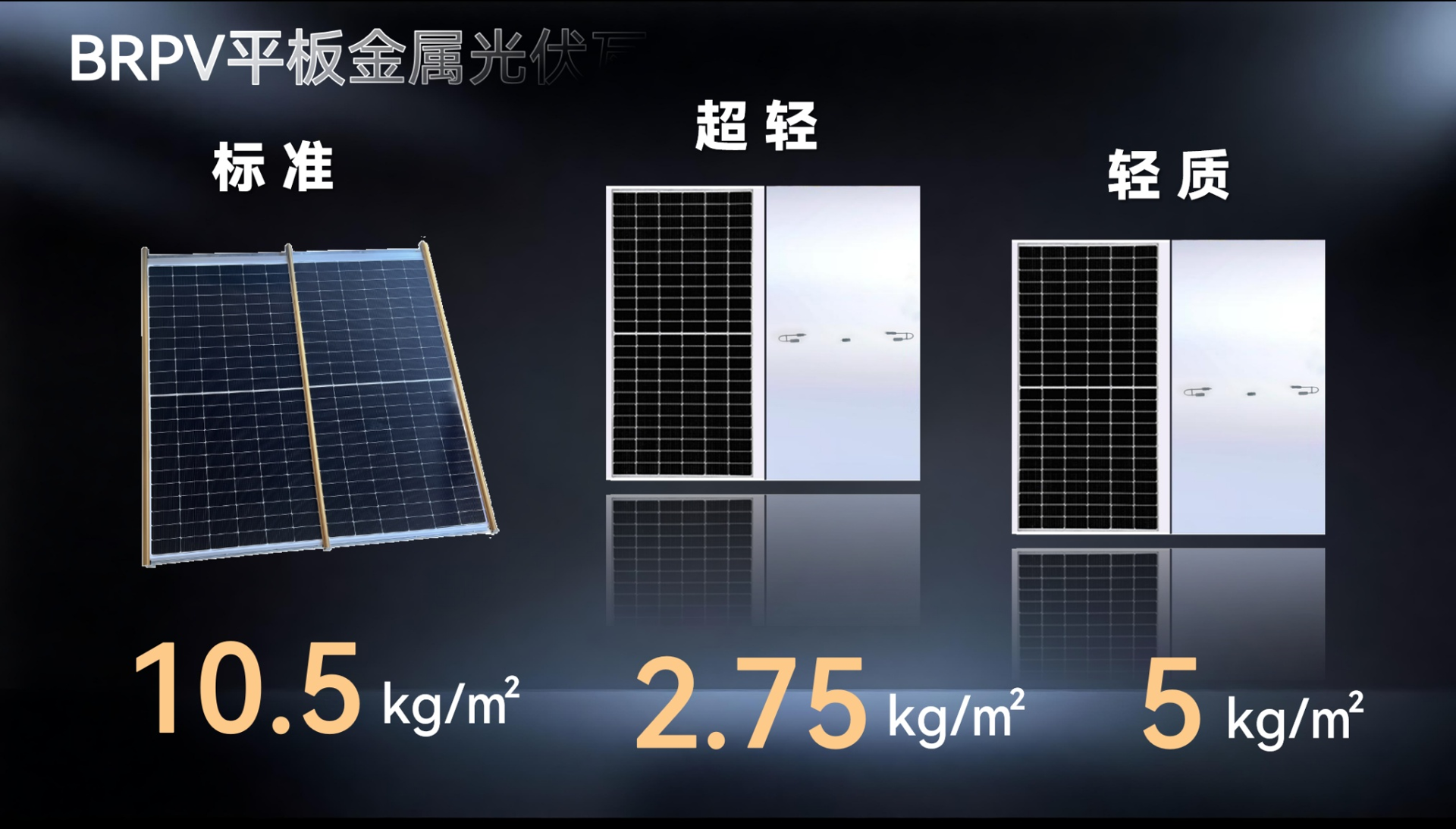

3、承重不夠的舊屋頂，赫里歐光伏瓦僅僅10.5kg/m2，5.0 kg/m2， 2.7 kg/m2
4、有防火安全要求、保溫一體化要求的建筑屋頂和墻面系統
5、希望安全低壓120V級（工作電壓48V-80V)屋面的屋頂
6、可行走踩踏、抗風揭、耐冰雹的屋頂
7、徽派建筑、明宋仿古建筑等建筑訴求高的屋頂
從標準制定者走向標準執行者
赫里歐于2022年已經作為重要參與者，主導編制陜西省地方設計標準《鋼結構建筑監護維護構造圖集》陜2022TJ 071，填補國內標準空白，充分體現了“建材即光伏”、“光伏即建材“的可實施性，讓防火型光伏組件和低壓型建筑光伏技術從“國際概念”變成“中國實踐”，“為所有建筑穿上安全發電的衣服”鋪平道路。

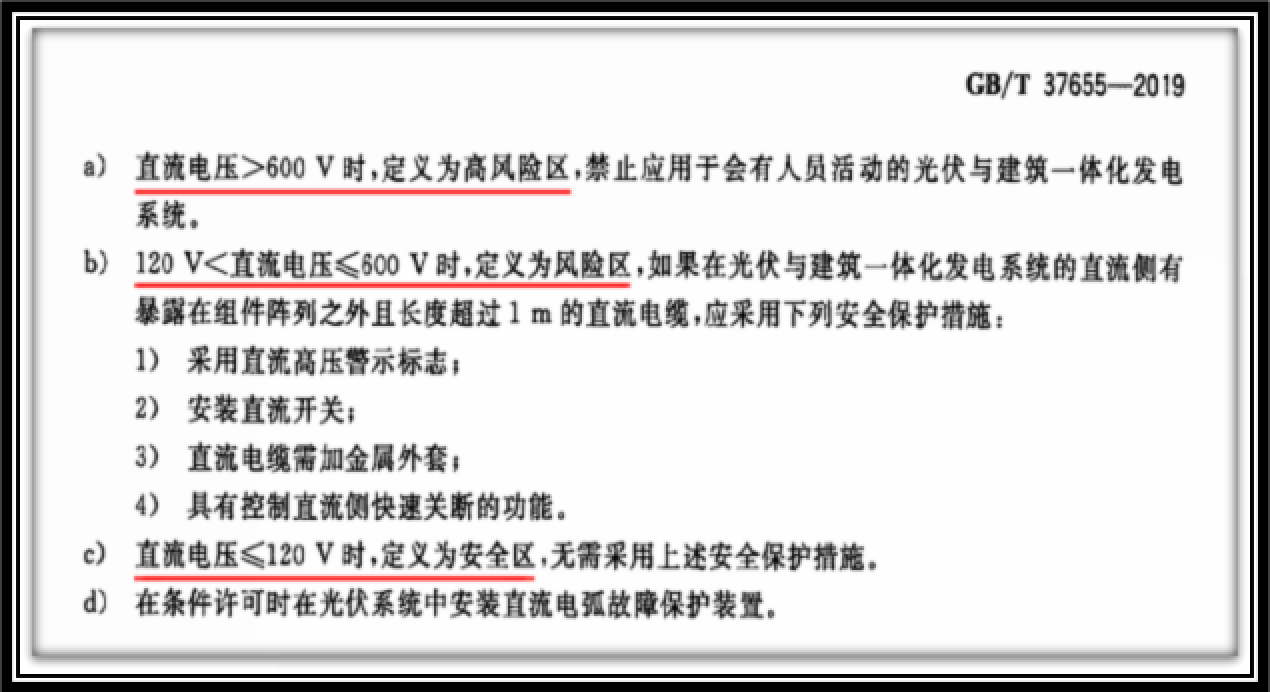

中國標準GB/T37655-2019《光伏與建筑一體化發電系統驗收規范》6.7條定義直流電壓≦120V時，為安全區，無需采用安全保護措施。同時定義高于該電壓所有電纜必須加裝金屬外套和直流拉弧快速關斷控制。明確120V電壓為中國所有“建筑光伏一體發電系統”的安全電壓限值。驗收規范第6.7條 關于直流側電壓驗收標準規定如下：
